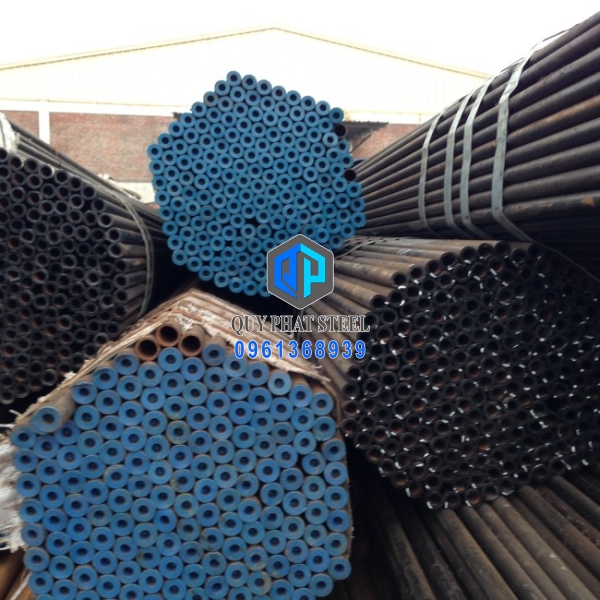

THÉP ỐNG ĐÚC ASTM A106
Thép ống đúc liền mạch ASTM a106 được biết như ASME SA106 thường được sử dụng phổ biến trong xây dựng hệ thống đường ống dẫn dầu, dẫn ga, công nghiệp thủy điện, hóa chất, lò hơi, hệ thống trao đổi nhiệt, dẫn khí, tàu thuyền. Mục đích để dẫn ga, dẫn khí, chất lỏng trong môi trường nhiệt độ cao, áp suất cao.
ĐỊNH DANH
Thép ống đúc liền mạch ASTM A106/ASME SA106 được bao phủ bởi định danh: thép ống đúc carbon liền mạch với thành ống danh nghĩa áp lực cao, nhiệt độ cao
TIẾN TRÌNH
Thép khử với quá trình nóng chảy đầu tiên, thổi khí oxy hoặc lò điện có thể kết hợp với khử khí hoặc tinh luyện riêng biệt
Thép đúc trong phôi hoặc đúc sợi được cho phép.
Đường ống nóng không cần xử lý nhiệt.
Đường ống lạnh phải được xử lý nhiệt sau khi vượt qua đợt lạnh cuối cùng.
THÀNH PHẦN HÓA HỌC
Grade A | Grade B | Grade C | |
Carbon max. % | 0.25 | 0.30* | 0.35* |
*Manganese % | 0.27 to 0.93 | *0.29 to 1.06 | *0.29 to 1.06 |
Phosphorous, max. % | 0.035 | 0.035 | 0.035 |
Sulfur, max. % | 0.035 | 0.035 | 0.035 |
Silicon, min.% | 0.10 | 0.10 | 0.10 |
Chrome, max. % | 0.40 | 0.40 | 0.40 |
Copper, max. % | 0.40 | 0.40 | 0.40 |
Molybdenum, max. % | 0.15 | 0.15 | 0.15 |
Nickel, max. % | 0.40 | 0.40 | 0.40 |
Vanadium, max.% | 0.08 | 0.08 | 0.08 |
*Trừ khi được yêu cầu đặc biệt của người mua hàng, mỗi lần giảm 0.01% của carbon thì tăng 0.06% Mn ở bảng trên thì được cho phép lớn nhất 1.65% (1.35% ASME SA106) |
Tổng các thành phần Cr, Cu, Mo, Ni, and không vượt quá 1%
Sự biến đổi của độ dày ống
Độ dày nhỏ nhất của ống tại bất kì điểm nào sẽ không nhỏ hơn 12.5% độ dày danh nghĩa được định danh.
Biến thể cho phép về trọng lượng trên mỗi chân
Trọng lượng của bất kỳ chiều dài nào sẽ không thay đổi nhiều hơn 10% và 3,5% theo quy định. LƯU Ý - NPS 4 và nhỏ hơn - được cân trong lô. Kích thước lớn hơn sẽ được cân riêng theo chiều dài.
Biên độ cho phép trong đường kính ngoài
Đường kính ngoài tại bất kỳ điểm nào sẽ không thay đổi so với tiêu chuẩn quy định nhiều hơn:
NPS | Trên | Dưới | ||
in. | mm | in. | mm | |
1/8 to 1-1/2 [6 to 40], incl | 1/64 (0.015) | 0.4 | 1/64 (0.015) | 0.4 |
Over 1-1/2 to 4 [40 to 100], incl | 1/32 (0.031) | 0.8 | 1/32 (0.031) | 0.8 |
Over 4 to 8 [100 to 200], incl | 1/16 (0.062) | 1.6 | 1/32 (0.031) | 0.8 |
Over 8 to 18 [200 to 450], incl | 3/32 (0.093) | 2.4 | 1/32 (0.031) | 0.8 |
Over 18 to 26 [450 to 650], incl | 1/8 (0.125) | 3.2 | 1/32 (0.031) | 0.8 |
Over 26 to 34 [650 to 859], incl | 5/32 (0.156) | 4.0 | 1/32 (0.031) | 0.8 |
Over 34 to 48 [850 to 1200], incl | 3/16 (0.187) | 4.8 | 1/32 (0.031) | 0.8 |
ĐỘ BỀN CƠ KHÍ
Ống đúc | |||
Grade A | Grade B | Grade C | |
Độ bền kéo nhỏ nhất psi | 48,000 | 60,000 | 70,000 |
Điểm chảy, min., psi | 30,000 | 35,000 | 40,000 |
THỬ NGHIỆM THỦY TĨNH
Thử nghiệm áp lực được sinh ra khi áp suất lên thành ống ngang bằng với 60% điểm chảy tại điểm nhỏ nhất tại nhiệt độ phòng. Áp lực lớn nhất không vượt quá 2500psi cho NPS3 và phải dưới 2800 psi cho kích thước lớn nhất. Áp lực được duy trì không quá 5 giây
Thử nghiệm tính chất cơ lý theo định danh
Thử nghiệm cơ lý — NPS 8 hoặc lớn hơn — thử nghiệm theo chiều ngang hoặc chiều dài tại điểm chấp nhận là NPS8 hoặc bị mất trọng lượng. thử nghiệm cán bằng tại NPS2-1/2 hoặc lớn hơn. Thử nghiệm uốn cong (môi trường lạnh) –NPS2 và thấp hơn
Độ uốn cong | Đường lkinh | ||
Cho A106 thông thường | 90 | 12 x đường kính danh nghĩa | |
For Close Coiling | 180 | 8 x đường kính danh nghĩa |
Marking
Cách thước sản xuất ( cán nóng, cán nguội) + thương hiệu/tên nhà sản xuất, chiều dài ống, định danh, chiều dài ống, ANSI, thử nghiệm thủy tĩnh hoặc chỉ số NDE(thử nghiệm không phá hủy), độ nặng của ống/foot (LBS/ft) hoặc những didnhjd anh khác. Thêm chữ S nếu thử nghiệm thêm
