THÉP ỐNG ĐÚC API 5L
API 5L bao gồm ống đúc và ống hàn. Gồm có ống khối lượng tiêu chuẩn, ống ren cường lực, ống trơn khối lượng tiêu chuẩn, ống trơn khối lượng thường, ống trơn đặc biệt, ống trơn cường lực; cũng như chuông, cổ trục định tâm và ống liền mạch (TFL)

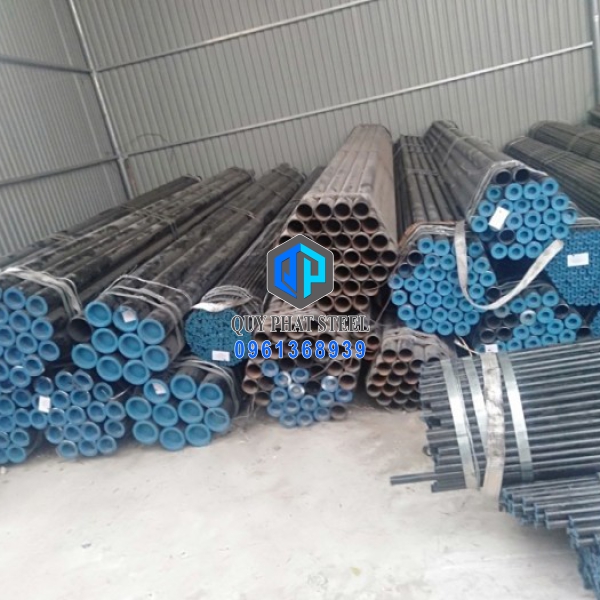

Thép ống đúc API 5L
Gồm có các mác thép API 5L Gr.B, X42, X46, X52, X56, X60, X65, X70, X80
Mục đích của tiêu chuẩn này là cung cấp một tiêu chuẩn ống thích hợp cho việc giám định vật liệu sử dụng làm đường ống vấn chuyển khí, nước, hóa chất, dầu bao gồm cả khí và dầu tự nhiên. Tiêu chuẩn API 5L kết hợp với tổ chức tiêu chuẩn hóa quốc tế ISO 3183, quy định vật liệu, trang thiết bị, cấu trúc hệ thống ống vận chuyển sử dụng trong công nghiệp hóa dầu, hóa chất dầu khí, khí gaz tự nhiên. Cam kết kỹ thuật tiêu chuẩn được xác định thành 2 mức độ cơ bản PSL (Product Specifications Levels) của yêu cầu kỹ thuật: PSL1 và PSL2. PSL1 là tiêu chuẩn chất lượng cho đường ống; PSL2 chứa thêm hóa chất, tính chất cơ khí và đặc trưng kỹ thuật. |
X42, X46, X52, X56, X60, X65, X70, X80. "X" hàm nghĩa sức cong tối thiếu (in 000's psi) của đường ống được sản xuất theo tieu chuẩn này
Thép ống đúc nhiệt độ cao (High Temperature Seamless Pipe) | ASTM A106 Gr. B/C, API 5L Gr. B, ASTM A53 Gr. B |
Thép ống đúc nhiệt độ thấp (Low Temperature Seamless Pipe) | ASTM A333 Gr. 3/6 |
Thép ống đúc cường độ cao (High Yield Seamless Pipe) |
API 5L Gr. X42/X46/X52/X56/X60/X65/X70/X80 PSL-1/PSL-2 |
Thép ống đúc carbon API 5L
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Thành phần hóa học của thép ống API 5L Pipes Grade B, X-42, X-46, X-52, X-56, X-60, X-65, X-70, X-80 trong dòng tiêu chuẩn PSL1
PSL 1 |
|||||||||
GRADE | Thành phần hóa học | Tính chất cơ lý | |||||||
C (Max) | Mn (Max) | P (Max) | S (Max) | Sức căng ( Min ) | Sức cong ( Min ) | ||||
Psi X 1000 | Mpa | Psi X 1000 | Mpa | ||||||
A25 | CL I | 0.21 | 0.60 | 0.030 | 0.030 | 45 | 310 | 25 | 172 |
CL II | 0.21 | 0.60 | 0.030 | 0.030 | |||||
A | 0.22 | 0.90 | 0.030 | 0.030 | 48 | 331 | 30 | 207 | |
B | 0.26 | 1.20 | 0.030 | 0.030 | 60 | 414 | 35 | 241 | |
X42 | 0.26 | 1.30 | 0.030 | 0.030 | 60 | 414 | 42 | 290 | |
X46 | 0.26 | 1.40 | 0.030 | 0.030 | 63 | 434 | 46 | 317 | |
X52 | 0.26 | 1.40 | 0.030 | 0.030 | 66 | 455 | 52 | 359 | |
X56 | 0.26 | 1.40 | 0.030 | 0.030 | 71 | 490 | 56 | 386 | |
X60 | 0.26 | 1.40 | 0.030 | 0.030 | 75 | 517 | 60 | 414 | |
X65 | 0.26 | 1.45 | 0.030 | 0.030 | 77 | 531 | 65 | 448 | |
X70 | 0.26 | 1.65 | 0.030 | 0.030 | 82 | 565 | 70 | 483 | |
Thành phần hóa học thép ống API 5L Pipes Grade B, X-42, X-46, X-52, X-56, X-60, X-65, X-70, X-80 trong tiêu chuẩn dòng PSL2
PSL 2 | ||||||||||||
GRADE | Thành phần hóa học | Tính chất cơ lý | ||||||||||
C (Max) |
Mn (Max) |
P (Max) |
S (Max) |
Tensile | Yield | C. E. IMPACT ENERGY | ||||||
Psi x 1000 | Mpa | Psi x 1000 | Mpa | PCM | IIW | J | FT/LB | |||||
B | 0.22 | 1.20 | 0.025 | 0.015 | 60 - 110 | 414 - 758 | 35 - 65 | 241 - 448 | 0.25 | 0.43 | T/L 27/41 | T/L 20/30 |
X42 | 0.22 | 1.30 | 0.025 | 0.015 | 60 - 110 | 414 - 758 | 42 - 72 | 290 - 496 | 0.25 | 0.43 | T/L 27/41 | T/L 20/30 |
X46 | 0.22 | 1.40 | 0.025 | 0.015 | 63 - 110 | 434 - 758 | 46 - 76 | 317 - 524 | 0.25 | 0.43 | T/L 27/41 | T/L 20/30 |
X52 | 0.22 | 1.40 | 0.025 | 0.015 | 66 - 110 | 455 - 758 | 52 - 77 | 359 - 531 | 0.25 | 0.43 | T/L 27/41 | T/L 20/30 |
X56 | 0.22 | 1.40 | 0.025 | 0.015 | 71 - 110 | 490 - 758 | 56 - 79 | 386 - 544 | 0.25 | 0.43 | T/L 27/41 | T/L 20/30 |
X60 | 0.22 | 1.40 | 0.025 | 0.015 | 75 - 110 | 517 - 758 | 60 - 82 | 414 - 565 | 0.25 | 0.43 | T/L 27/41 | T/L 20/30 |
X65 | 0.22 | 1.45 | 0.025 | 0.015 | 77 - 110 | 531 - 758 | 65 - 82 | 448 - 565 | 0.25 | 0.43 | T/L 27/41 | T/L 20/30 |
X70 | 0.22 | 1.65 | 0.025 | 0.015 | 82 - 110 | 565 - 758 | 70 - 82 | 483 - 565 | 0.25 | 0.43 | T/L 27/41 | T/L 20/30 |
X80 | 0.22 | 1.90 | 0.025 | 0.015 | 90 - 120 | 621 - 827 | 80 - 102 | 552 - 705 | 0.25 | 0.43 | T/L 27/41 | T/L 20/30 |
a. Đối với mỗi giảm 0,01 % so với nồng độ tối đa quy định cho carbon, tăng 0,05 % so với nồng độ tối đa quy định cho mangan là cho phép, lên đến tối đa là 1,65 % cho> lớp B, nhưng < X52; lên đến tối đa là 1,75 % cho các lớp > X52, nhưng < X70; và lên đến tối đa là 2,00 % cho lớp X70
b . Tổng của niobi, vanadium, và nồng độ titan là < 0,06 % .
c . Trừ khi có thoả thuận khác, 0.50 % tối đa cho đồng, 0,30 % tối đa cho niken, 0,30 % tối đa cho crom, và 0,12 % tối đa cho molypden.
TÍNH CHẤT CƠ LÝ CỦA THÉP ỐNG API 5L
Việc phân chia lớp thép theo Tiêu chuẩn thép ống API 5L cho đường ống. Phân chia thành 2 lớp A và B. Lớp thép cường lực có ký hiệu X với sức cong tối thiếu của ống, được tính kilopound trên mỗi inch vuông ( được viết tắt Ksi). Ví dụ, X60 có sức cong tối thiểu 60 ksi.
Tính chất cơ lý
API 5L Grade | Yield Strength min. (ksi) |
Tensile Strength min. (ksi) |
Yield to Tensile Ratio (max.) |
Elongation min. %1 |
A | 30 | 48 | 0.93 | 28 |
B | 35 | 60 | 0.93 | 23 |
X42 | 42 | 60 | 0.93 | 23 |
X46 | 46 | 63 | 0.93 | 22 |
X52 | 52 | 66 | 0.93 | 21 |
X56 | 56 | 71 | 0.93 | 19 |
X60 | 60 | 75 | 0.93 | 19 |
X65 | 65 | 77 | 0.93 | 18 |
X70 | 70 | 82 | 0.93 | 17 |
X80 | 80 | 90 | 0.93 | 16 |
Độ dãn dãi của thép ống API 5L biến đối theo mỗi mẫu kích thước. Giá trị được thể hiện là 0.2 inch2 mỗi mỗi mẫu.
